1.5
Elektroměrová rozvodnice
V elektroměrové rozvodnici mohou být umístěny následující přístroje:
- Hlavní jistič příslušného bytu (jistič před elektroměrem) se stejným počtem pólů, jako je počet fází elektroměru. Jistič by měl mít aspoň o stupeň vyšší jmenovitý proud než jistící přístroje v měřené části odběrného zařízení (za elektroměrem). Musí též umožnit předpokládaný příkon odběrného zařízení. Minimální jmenovité proudy jističů před elektroměrem pro soustavy TN-C a TN-S 400 V jsou v tab. 1. Provozovatel distribuční soustavy může omezit jmenovitou hodnotu jističe před elektroměrem tam, kde to poměry v distribuční síti vynucují.
- Elektroměr (jednofázový, nebo třífázový); tam, kde se používají akumulační spotřebiče, např. elektrický boiler nebo elektrické vytápění, je možná dvojí sazba za odběr elektrické energie, tzv. vysoký a nízký tarif. Pak se používá i dvousazbový elektroměr.
- Sazbový spínač, případně přijímač HDO (hromadné dálkové ovládání), který přepíná měření spotřeby ve vysokém a nízkém tarifu. Pokud je v soustavě dostatek energie, je z rozvodny vyslán signál pro HDO, spínač přepojí sazbu a zároveň se zapnou akumulační spotřebiče.
- Jistící zařízení obvodu sazbového spínače, ovládací relé, nebo stykač, ale nikoli stykače spotřebičů.
- Ochranná (příp. nulová) svorkovnice.
Přístroje v ER musí být zajištěny proti neoprávněnému odběru (zaplombovány).

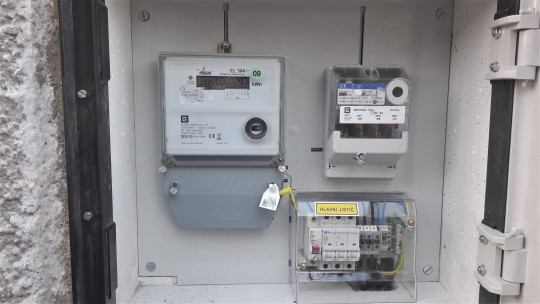

Na obr. 8 je vnitřek ER s trojfázovým elektroměrem, hlavním jističem a spínačem HDO.
Obr. 8. Elektroměrová rozvodnice
Konkrétní umístění se obvykle projedná s provozovatelem distribuční soustavy. V objektech, kde je více odběratelů, je možné elektroměry soustředit do jednoho místa, které je k tomu vyhrazené a přístupné z vnitřního veřejného prostoru (např. technická místnost v 1. nadzemním podlaží, rozvodna nn apod.).
Střed číselníku elektroměru má být dle [1] ve výšce 1 000 až 1 700 mm od terénu. Pokud je více elektroměrů nad sebou, mohu být středy číselníků ve výši 700 až 1 700 mm.
Elektroměr se nesmí montovat do společné skříně s plynoměrem ani by neměl být ve společné místnosti s plynoměrem. Tam, kde to není možné dodržet, musí být příslušná místnost dobře větraná.
Vedení za elektroměrem musí mít takové průřezy, aby nebylo překročeno dovolené zatížení. Pokud je toto vedení trojfázové, je nutné jednotlivé jednofázové obvody rozdělit tak, aby všechny fáze přívodního vedení byly zatěžovány rovnoměrně. Minimální průřezy vedení za elektroměrem jsou následující:
- Cu
- Al – pouze pro opravy starších vedení, která byla provedena hliníkovými vodiči
