13.1
Základní vlastnosti mikrofonů
Akustická osa – směr, ve kterém nabývá směrová charakteristika své maximální hodnoty (může být totožná s geometrickou osou, např. u mikrofonů s kardioidní směrovou charakteristikou, viz níže).
Citlivost – jde o poměr výstupního elektrického napětí u0 k akustickému tlaku p0 , který toto napětí způsobil. Měření probíhá na kmitočtu 1 kHz akustickým tlakem 1 Pa (což odpovídá hladině akustického tlaku 94 dB) v akustické ose ve vzdálenosti 1 m. Citlivost je závislá na kmitočtu a je definována podle vztahu (42):
η0=20lg⁡u0p0 [dB]
Kmitočtová charakteristika – závislost citlivosti na kmitočtu. Oproti reproduktorům je vyrovnanější. Zvlnění charakteristiky v pracovním pásmu by nemělo být větší než ±5 dB.
Směrová charakteristika – závislost mezi hladinou akustického tlaku a úhlem, který mezi sebou svírá akustická osa a osa akustického zdroje. Je závislá na kmitočtu, viz obr. 110. Pro nízké kmitočty je kulová, pro vysoké kmitočty silně směrová.
+

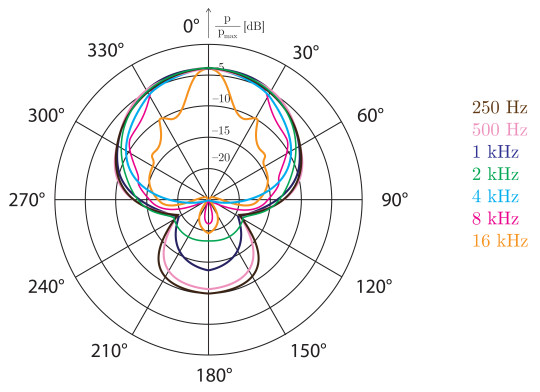

110. Směrová charakteristika mikrofonu
Obr. 110. Směrová charakteristika mikrofonu
Základní typy směrových charakteristik jsou (viz obr. 111):
  • kulová – zaznamenaný zvuk se jeví přirozeněji, neboť zvuk je snímán ze všech směrů,
  • osmičková – přístup k membráně je umožněn ze dvou směrů. Dříve se využíval při snímání dvou proti sobě stojících hudebníků,
  • kardioidní (ledvinová) – podobný osmičkové, zvuk na zadní stranu je přiveden z boku pomocí zvukovodu,
  • kuželová – silně směrová charakteristika.
+

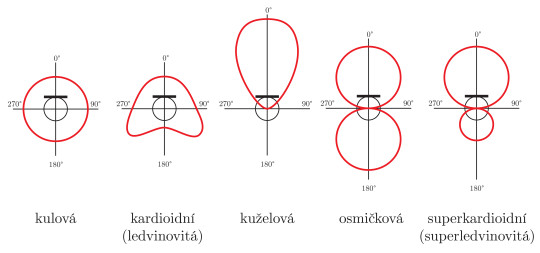

111. Základní typy směrových charakteristik
Obr. 111. Základní typy směrových charakteristik
Výstupní impedance – poměr výstupního napětí u0 naprázdno k výstupnímu proudu i0 nakrátko. Zpravidla dosahuje hodnoty 50 Ω.
Poznámka
Zdrojem fantomového napájení 48 V je zpravidla vestavěný napěťový zdroj v mixážním pultu. Po jeho zapnutí přivádí zdroj na oba signálové vodiče příslušného mikrofonního konektoru XLR shodné napětí. Díky tomu nemá žádný vliv na vstupní signál. Vyhodnocovací obvody v mixážním pultu vykonávají potřebné funkce, které vedou ke správnému vyhodnocení snímaného signálu.
Zajímavost
Fantomové napájení mikrofonů by se mělo zapínat až po řádném zapojení kondenzátorových mikrofonů a při zeslabeném výstupním signálu. Při zapnutí napájení a současně zesíleném zvuku by se na vstup reproduktorů mohl přivést velmi silný impuls, který by mohl poškodit výkonově slabší reproduktory nebo zesilovače.
Zajímavost
Při správně zapojeném symetrickém XLR kabelu mezi mikrofonem a mixážním pultem by dynamickému mikrofonu přivedené fantomové napájení nemělo způsobit potíže ani signálová zkreslení. Toto napětí je na obou koncích cívky stejné, rozdíl potenciálů je tedy nulový.
