3.3
Schéma v praxi elektrotechnika
V elektrotechnické praxi je zapotřebí schémata správné číst a také je vytvářet.
3.3.1
Čtení elektrotechnických schémat
Většina elektrotechnických schémat se vyznačuje následujícími vlastnostmi:
  • vstupní signály, napětí nebo proudy jsou vlevo (značíme U1, U vstupní)
  • výstupní signály, napětí nebo proudy jsou vpravo (značíme U2, Uz –zátež, spotřebič)
  • signal je postupně zpracováván zleva → doprava
  • ve zdrojové (napájecí části) obvodu je nahoře kladné napájecí napětí (+UCC)
  • ve zdrojové (napájecí části) obvodu je dole záporné napájecí napětí (GND-vztažný uzel→0V)
+

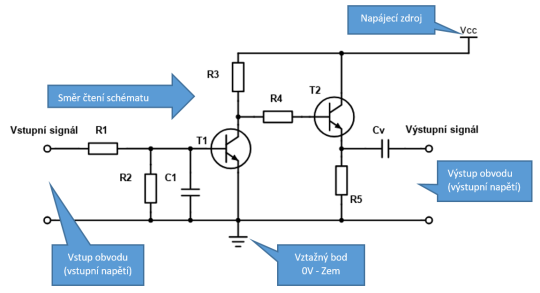

5. Ukázka schématu pro čtení
Obr. 5. Ukázka schématu pro čtení
3.3.2
Vytváření elektrotechnických schémat
K vytváření elektrotechnického schématu vedou dvě cesty.
  • Ručním způsobem – tužka, papír a šablonka s elektrotechnickými symboly
  • S využitím počítače s aplikacemi – nejčastěji používanými programy jsou EAGLE, KiCAD,
    Digi-key.
Poznámka
Na internetu se po zadání klíčových slov (Eagle, KiCad, Digi-key) objeví odkazy pro legální možnosti nainstalování programů a jejich používání (mají určitá omezení). Většinou jsou k dispozici i návody pro jejich ovládání.
Poznámka
Pokud jste začínající elektrotechnici, nebraňte se ručnímu kreslení elektrotechnických schémat. Varianta tužka-papír nebo stylus-tablet Vám umožní rychlejší pochopení elementárních zákonitostí obvodů a jejich správnému zapojení a je tou nejrychlejší zpětnou vazbou, zda máte teoretickou část příslušné části elektrotechniky dobře nastudovanou.
