Struktura elektrizační soustavy
Definice
ES (elektrizační soustava) je soubor všech zařízení, která slouží pro výrobu, přenos, transformaci a distribuci elektrické energie včetně elektrických přípojek a systémů měřicí, ochranné, řídicí, zabezpečovací, informační a telekomunikační techniky.

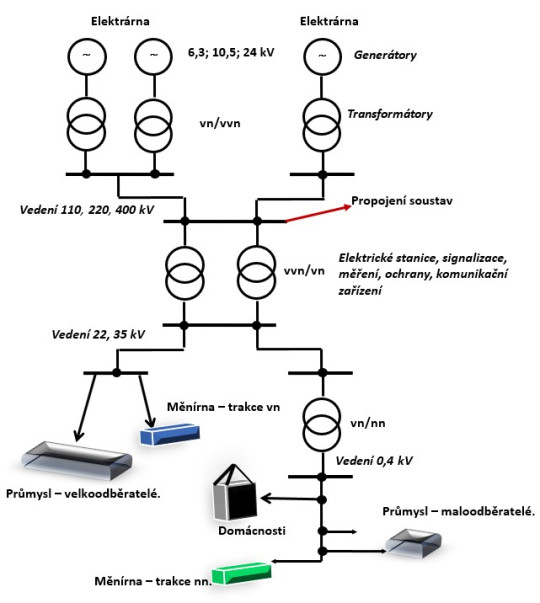

Schéma ES je na obrázku 1. Je vidět, že do ní můžeme zahrnout veškerá zařízení od výroby (elektrárny), přes přenos (rozvodny, vedení, transformátory, tlumivky), měření, až k užití elektrické energie.
Základ ES tvoří síť vedení, která zajišťuje propojení všech ostatních částí.
+
1. Schéma elektrizační soustavy
Obr. 1. Schéma elektrizační soustavy
ČSN EN 60038 (330120) Jmenovitá napětí CENELEC rozděluje napětí následovně:
Druhy napětí
Významnými částmi ES jsou přenosová soustava a distribuční soustava.
