1.4
Ustavení nože
1.4.1
Výška nože
+

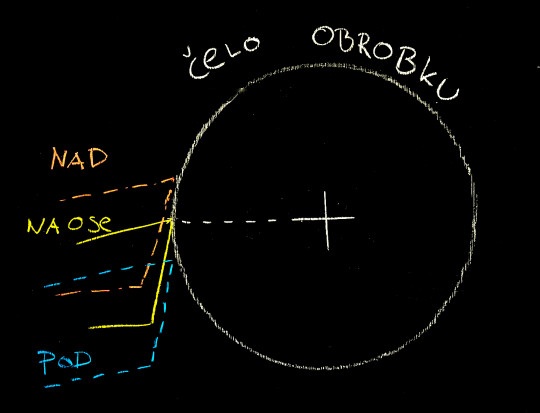

56. Výkres výškového umístění nože při obrábění
Obr. 56. Výkres výškového umístění nože při obrábění
Před obráběním musíme zajistit správnou polohu nože vůči obrobku. Při soustružení musí být špička obráběcího nástroje ve vertikální rovině ve středu osy otáčení obrobku. Když je špička níž než osa otáčení, tak zbyde při čelním soustružení vždy malý váleček. Pokud nůž bude nad osou méně než milimetr, povrch bude potrhaný. Pokud bude ještě výš, nebude nůž řezat třísku, ale bude se jen třít o obrobek, který postupně až roztaví, a tak dojde ke zničení obrobku a pravděpodobně i nože.
Výškově se poloha nože se nastavuje vkládáním plechových podložek. Podložky si vyrábí soustružník typicky sám z plechů různé tloušťky. K dispozici je třeba mít velmi tenké 0,1 mm podložky až 2 mm. Zároveň máme vždy k ruce i různé obdélníkové profily o tloušťkách i 5 mm, které se hodí pro speciální nože. Snažíme se pod nůž umístit co nejmenší počet podložek, protože přechody mezi podložkami způsobují pružení, následně vibrace a nůž pak otrhává povrch.
Je mnoho způsobů, jak si usnadnit nalezení vertikální osy otáčení. Projdeme si je od nejméně přesné metody po nejpřesnější.
  • Proti hrotu v koníku. Vložte do koníku hrot a seřiďte břit nože tak, aby byl v úrovni špičky hrotu.
  • Vložte do sklíčidla zkušební obrobek, typicky válec s průměrem alespoň 10 mm – kvůli tuhosti obrobku. Ořízněte čelo alespoň 1 mm do hloubky. Pokud je nůž níž, zbyde na čele obrobku drobné osazení. Pokud je nůž v ose, osazení se odřízne. Nevýhoda je, že se osazení urazí nožem usazeným nad osou. Proto je třeba se ke středu přibližovat zespoda.
+

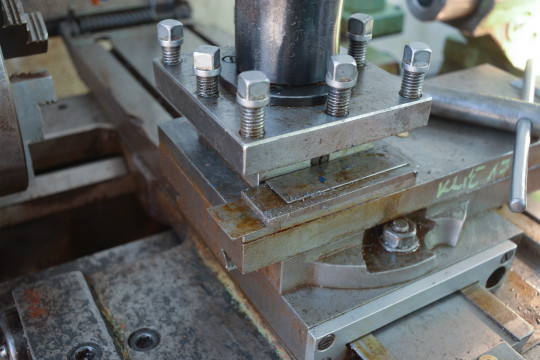

Obr.  59
+

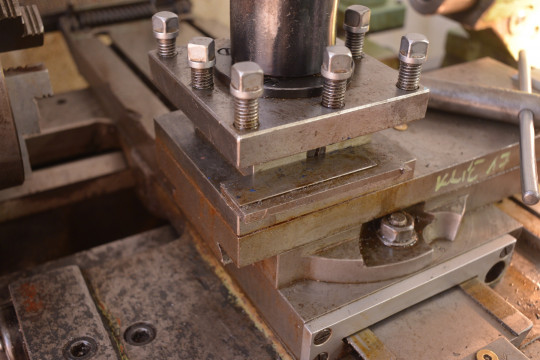

57. Podložky pod nožem se musí překrývat, jinak se nůž prohýbá
Obr. 57. Podložky pod nožem se musí překrývat, jinak se nůž prohýbá
1.4.2
Vysunutí nože z nožové hlavy
Nůž musí být vysunutý z nožové hlavy co nejméně, protože je namáhám velkým ohybovým momentem. Snažíme se nepřekročit vysunutí o více než dvojnásobek výšky hranolu těla nože. Čím je nůž vysunutý více ven, tím je tuhost soustavy nižší a nůž bude při obrábění vibrovat. Vibrace, jak víme, budou více otupovat břit, případně ho ulomí.
+

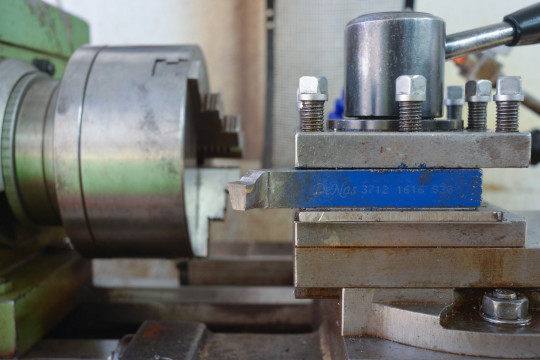

58. Správně vysunutý nůž z hlavy
Obr. 58. Správně vysunutý nůž z hlavy
+

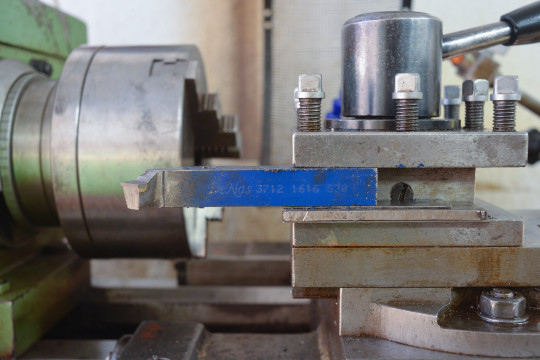

59. Příliš vysunutý nůž z hlavy
Obr. 59. Příliš vysunutý nůž z hlavy
